守时时钟源科普小常识
发布时间:2022-09-19 11:16 浏览次数:

石英钟

石英钟

一种计时的器具。提起时钟大家都很熟悉,它是给我们指明时间的一种计时器具,我们每天都用得到它。在日常生活中,时钟准到1秒, 就已经足够了。但在许多科学研究或工程技术的领域中对钟点的要求就要高得多。石英钟正是根据这种需要而产生的。它的主要部件是一个很稳定的石英振荡器。将石英振荡器所产生的振荡频率取出来。使它带动时钟指示时间这就是石英钟。 目前,最好的石英钟,每天的计时能准到十万分之一秒.也就是经过差不多270年才差1 秒。但在科学发达的今天,这种石英钟已为比它还要精确得多的其他类型的时钟所替代。

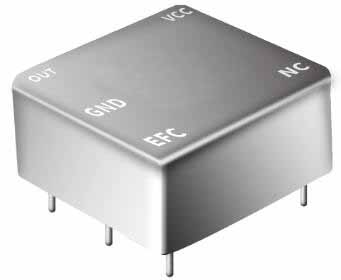

恒温晶振时钟

 恒温晶振时钟

是目前授时产品应用较为广泛的一种守时时钟源,晶振时钟分为:恒温晶振(OCXO)和温补晶振(TCXO)两种,从体积大小来说,恒温晶振的体积要大于温补晶振的体积,或者理解为恒温晶振就是温补晶振的升级版,恒温晶振是有恒温槽控制电路和振荡器电路构成,其工作原理就是通过加电后,不断接收卫星发布的秒同步信号,纠正自身内的振动频率,使之最大程度接近卫星的频率精度,再通过电流使晶振体内振荡器的晶体谐振器保持一种恒定的温度,不受外部环境的影响,在特定的时间段内(24小时左右),将接收到的卫星频率精度保持在100纳秒级别,当无卫星信号输出后的特定时间段内,可以替代卫星成为时间源的输出源,目前恒温晶振已经成为授时系统中最常用的一种时间源保持时钟。

温补晶振(TCXO),顾名思义就是通过电流产生增加或减少温度,使晶体振荡器产生的频率伴随温度的增加或减少而变化的一种晶体振荡器,由于它的守时性能相对恒温晶振要低很多,因此在中高端的授时系统中,几乎已经被淘汰很少应用。

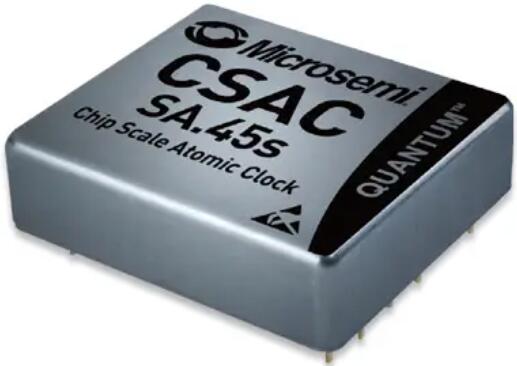

铷原子时钟

铷原子时钟

铷原子时钟是目前授时系统中应用对广泛的一种高配置的时钟源,它价格高昂,性能稳定,质量可靠,对于高需求的行业是一种必选的配置,铷原子时钟由于内部构造复杂,因此它的体积相对恒温晶振要大了很多,目前市面上的铷原子时钟一般分为,国产和国外的,论成熟度、精度来说,国外的相对国产的要略高一筹,当然了,国外的价格也相对贵,

铷原子时钟的性能指标也远超恒温晶振的性能指标,铷原子时钟内的铷振荡器接收GPS/北斗卫星的信号频率,并在很短时间内(30分钟左右)将卫星的频率信号稳定住、保持住,在无卫星信号输出的状态下,其稳定卫星信号的频率级别在50纳秒以内,保持的时间可达12个月,对于受制于布置室外卫星天线的环境来说,配置铷原子时钟是合适方案。

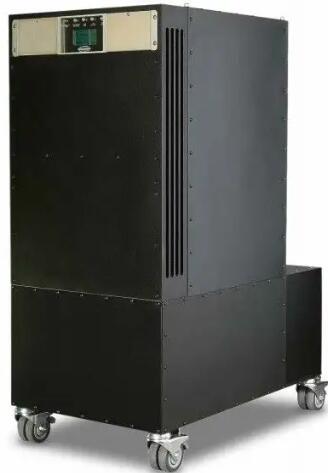

氢钟

氢钟

一种精密的计时器具。多应用于科研机构或专门的计时测量机构,由于它的造价更昂贵,民用行业几乎不采用,在现代许多科学实验室和生产部门,广泛使用各种精密的时钟,氢钟就是其中的一种。氢钟与铯钟一样。是利用原子能级跳跃时辐射出来的电磁波去控制校准石英钟,但它用的是氢原子。这种钟的稳定程度与铯钟差不了多少,每天变化只有十亿分之一秒。也就是说在差不多300万年间,只有1秒之差。 但它的准确程度还比铯钟稍微差一点。氢钟亦是常用的时间频率标准,被广泛用于射电天文观测、高精度时间计量、火箭和导弹的发射、核潜艇导航等方面。氢钟首先在1960年为美国科学家拉姆齐研制成功。

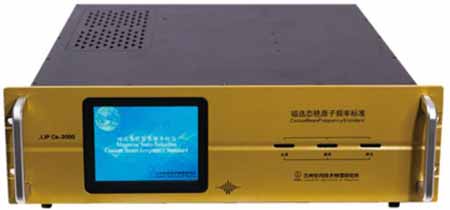

铯钟

铯钟

一种精密的计时器具。多应用于科研机构或专门的计时测量机构,由于它的造价更昂贵,民用行业几乎不采用,军用领域会涉及到,铯钟又叫“铯原子钟”。它利用铯原子内部的电子在两个能级间跳跃时辐射出来的电磁波作为标准,去控制校准电子振荡器,进而控制钟的走动。这种钟的稳定程度很高,目前,最好的铯原子钟达到500万年才相差 1 秒。现在国际上, 普遍采用铯原子钟的跃迁频率作为时间频率的标准,广泛使用在天文、大地测量和国防建设等各个领域中。
